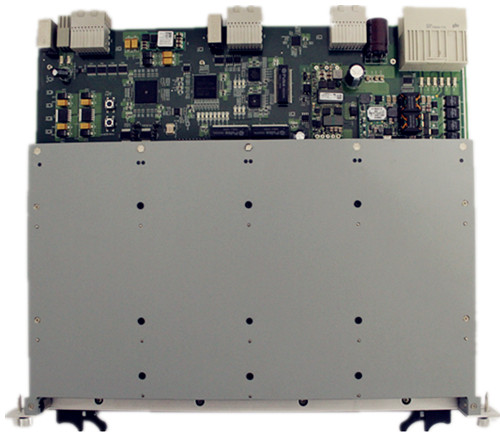

ATCA承載板 R4010

產品概述

R4010是北京賀蘭云天公司生產的一款 ATCA架構的AMC承載板，包括對AMC子卡的硬件和軟件的完整解決方案。使AMC子卡在一個ATCA機箱，完成從上電、工作、卸載的管理過程。完全支持AMC卡熱插拔的功能，R4010也支持ATCA機箱熱插拔的功能。對于任何一款符合規范的AMC子卡都支持。R4010板卡自帶嵌入式的的PowerPC MPC8315處理器，支持NTP時鐘同步功能。 R4010作為AMC子卡模塊的承載板實現AMC卡和ATCA卡的通信和控制功能；實現對AMC子卡模塊的IPMI的管理功能（AMC子卡的狀態監控、熱插拔等）；自身有完善的IPMI的管理功能，實現自身的健康管理和熱插拔功能；協助整個系統實現更多的接口、數據協處理、數據采集等功能。

應用領域

• 通信網絡的各種設備，如基站、eNodeB、RNC、MME等設備;
• 網絡安全的相關設備，如硬件防火墻、加密設備等;
• 工業控制領域，如工業自動化設備中的多種數據采集單元，控制單元等;
• 測試和測量領域，如各種自動化的測試儀表，協議分析儀的接口模塊;
• 國防信息領域，隨著國防信息化的推進，要求國防裝備要實現自動化、信息化，R4010可以使用協助完成信息化的管理和控制;

產品特性

• 支持4個單寬半高的AMC槽位;
• 板卡自帶POWERPC處理器 MPC8315，運行LINUX系統，支持遠程管理，支持對AMC卡的管理;
• 控制面和數據面分離保證數據安全性、可靠性;
• 板載一個2層交換芯片，支持40G的交換能力，各個AMC模塊之間可以進行通信;
• R4010支持IPMC功能，自身帶有健康管理和ATCA機箱的熱插拔功能;
• 對4個槽位的AMC插卡也支持板卡狀態監控、熱插拔的功能;
• AMC插槽支持標準的PCI-E的接口;
• 每個AMC槽位支持帶寬4個GE的IP數據通道;
• 每個AMC插槽支持標準的12V DC供電;
• 每個AMC插槽最大提供20W功率;
• 可在任何高度的標準ATCA機箱中使用;

參數規格
